Каждый грамотный застройщик или проектировщик знает: надежность любого сооружения начинается с фундамента. А фундамент, в свою очередь, полностью зависит от того, что находится под ним — от грунтового основания. Их прочностные и деформационные характеристики являются основой для всех расчетов. Одним из ключевых параметров, определяющих устойчивость грунта, является его сопротивление сдвигу. Лабораторные и полевые исследования этого свойства — не просто формальность, а необходимое условие для предотвращения осадок, оползней и других деформаций, способных привести к катастрофическим последствиям.
Строительная лаборатория «Дорстройэксперт» проводит полный комплекс геотехнических изысканий, центральное место в которых занимают испытания грунтов на сдвиг. Наши специалисты и современное оборудование позволяют с высочайшей точностью определить прочностные характеристики грунтов как в лабораторных условиях, так и непосредственно на строительной площадке. Полученные данные становятся основой для выбора оптимального типа фундамента, расчета его несущей способности и обеспечения долговечности всего объекта.
Что такое сопротивление грунта сдвигу и почему это важно?
Проще говоря, сопротивление сдвигу — это способность грунта противостоять разрушению под действием касательных напряжений. Представьте себе слоеный пирог: если сдвигать слои относительно друг друга, в какой-то момент связь между ними нарушится. Аналогичные процессы происходят в массиве грунта под нагрузкой от здания, откоса или дорожного полотна. Знание пределов этой устойчивости позволяет инженерам спроектировать конструкцию, которая не вызовет критического сдвига грунтовых масс.
Определение прочностных характеристик грунта методом испытания на срез — это прямое измерение параметров, которые вводятся в формулы для расчета оснований и склонов. Без этих данных проектирование ведется «вслепую».
Методы определения характеристик сдвига грунтов
«Дорстройэксперт» применяет несколько методов испытаний, выбор которых зависит от типа грунта, стадии проектирования и требуемой детализации данных. Основные подходы можно разделить на две большие группы.
Лабораторные испытания грунта на срез
Проводятся на отобранных и подготовленных образцах грунта в контролируемых условиях. Это позволяет варьировать параметры и получать детальные зависимости.

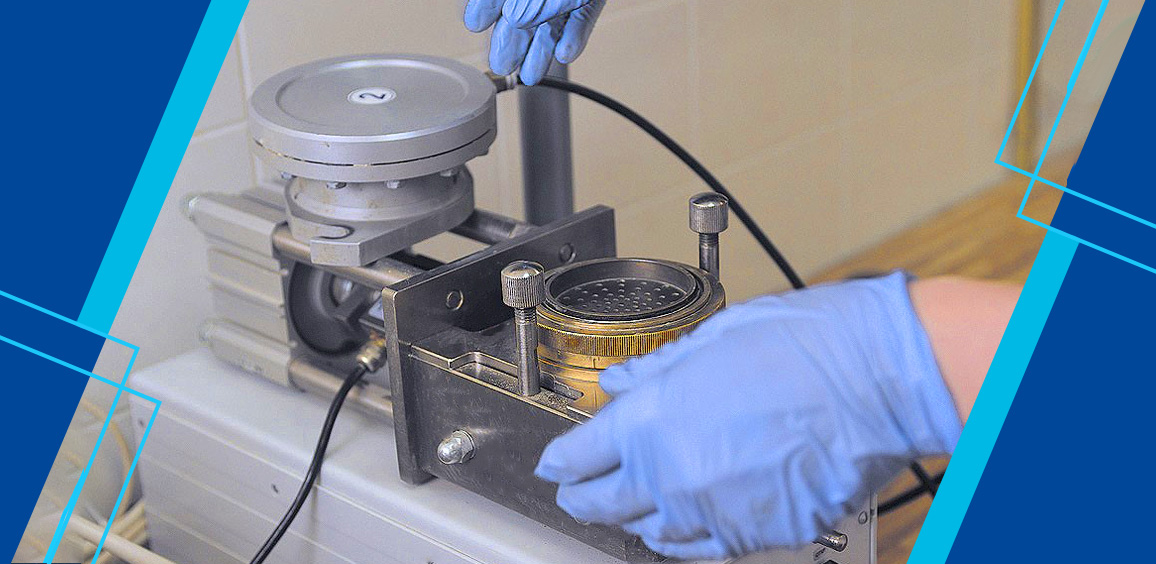

- Одноплоскостной срез (по стандарту ГОСТ 12248). Наиболее распространенный метод. Образец грунта помещается в металлический корпус, состоящий из двух колец. К верхней части прикладывается вертикальная нагрузка (моделирующая давление от сооружения), а затем нижнее кольцо сдвигается относительно верхнего. Прибор фиксирует зависимость между касательным усилием и перемещением, определяя предельное сопротивление.
- Трехосное сжатие (ГОСТ 12248). Более сложный и информативный метод. Цилиндрический образец грунта со всех сторон подвергается всестороннему давлению (что моделирует давление на глубине), а затем дополнительно нагружается по вертикали до разрушения. Этот метод позволяет определить не только прочность, но и деформационные модули.
Полевые методы испытания грунтов на сдвиг
Эти испытания проводятся непосредственно на строительной площадке и дают интегральную оценку свойств грунта в его природном сложении.
- Испытание штампом на сдвиг
- Жесткий штамп вдавливается в грунт под постоянной вертикальной нагрузкой, а затем сдвигается в горизонтальной плоскости. Метод эффективен для исследования прочности связных грунтов и грунтов верхней зоны основания.
- Вращательный срез (метод крыльчатки)
- Специальная лопасть (крыльчатка) погружается в грунт и вращается, вызывая срез грунта по цилиндрической поверхности. Широко применяется для определения прочности глинистых, особенно водонасыщенных, грунтов на месте.
Ключевые параметры, определяемые при испытаниях
В результате лабораторных и полевых исследований специалисты «Дорстройэксперт» вычисляют фундаментальные прочностные характеристики, которые напрямую используются в расчетах.
- Угол внутреннего трения (φ, фи). Характеризует сопротивление сыпучих грунтов (песков, гравия) сдвигу за счет трения между частицами. Чем крупнее и окатаннее зерна, тем обычно выше этот угол.
- Удельное сцепление (c). Характеризует сопротивление связных грунтов (глин, суглинков) сдвигу за счет сил молекулярного сцепления и цементации между частицами. Зависит от влажности и плотности.
- Предел прочности на сдвиг (τ). Непосредственное значение напряжения, при котором происходит разрушение грунтового образца. Вычисляется по формуле Кулона: τ = σ * tgφ + c, где σ — нормальное давление.
Как данные испытаний применяются на практике?
Отчет лаборатории с результатами испытаний грунта на срез — это рабочий документ для проектировщика. На его основе:
- Рассчитывается несущая способность свайных и мелкозаглубленных фундаментов.
- Выполняется проверка устойчивости откосов котлованов, насыпей и естественных склонов.
- Производится оценка давления грунта на подпорные стенки.
- Прогнозируется поведение оснований при динамических нагрузках (сейсмика, работа механизмов).
Особенности испытаний разных типов грунтов
Методика работы в «Дорстройэксперт» всегда адаптируется под тип исследуемого грунта, так как их поведение кардинально различается.
Для песчаных грунтов критически важным параметром является угол внутреннего трения. Испытания часто проводят при разной плотности сложения, так как рыхлый и плотный песок имеют разительно отличающуюся прочность. Также учитывается степень водонасыщения.
Для глинистых грунтов определяющее значение имеют сцепление и консистенция (твердая, тугопластичная, текучая). Испытания часто проводятся как для образцов природной влажности, так и для образцов в водонасыщенном состоянии, что моделирует наихудшие условия. Мы определяем прочностные характеристики как для условий медленного (консолидированно-дренированное испытание), так и быстрого (неконсолидированно-недренированное испытание) приложения нагрузки.
Надежность будущего здания, дороги или моста закладывается не на стройплощадке, а в кабинете проектировщика и в лаборатории. Точные данные о прочностных характеристиках грунта — это тот самый краеугольный камень, на котором строится безопасная эксплуатация объекта на протяжении десятилетий. Строительная лаборатория «Дорстройэксперт» предоставляет именно такие данные: достоверные, полные и полученные в строгом соответствии с актуальными стандартами. Доверяя нам исследования грунтового основания, вы инвестируете в безаварийный срок службы своего проекта.
