Строительство любого объекта – от небольшого частного дома до масштабной дорожной развязки – начинается не с заливки фундамента или укладки асфальта. Оно начинается с земли, на которой всё это будет стоять. Грунт основания – это самый первый и один из самых важных «строительных материалов», свойства которого напрямую определяют будущую прочность, долговечность и безопасность сооружения. Ошибки в оценке его характеристик ведут к катастрофическим последствиям: трещинам в стенах, перекосам, просадкам и разрушению конструкций.
Поэтому профессиональные изыскания и точные лабораторные испытания грунтов – это не формальность, а критически важный этап проектирования. Одним из ключевых методов определения реальных физико-механических свойств грунта непосредственно на строительной площадке является испытание грунтов кольцом, известное также как метод режущего кольца. Эта методика позволяет получить данные, от которых зависит расчет фундаментов, земляного полотна автомобильных дорог и других ответственных конструкций.
Строительная лаборатория «Дорстройэксперт» располагает всем необходимым оборудованием и штатом сертифицированных специалистов для проведения полного комплекса полевых и лабораторных исследований грунтов. Мы обеспечиваем наших заказчиков достоверными данными, лежащими в основе надежных и экономически обоснованных проектных решений.
Суть и цели метода испытания грунта кольцом
Метод режущего кольца направлен на отбор монолитных, ненарушенных образцов грунта с их естественной влажностью и структурой для последующего лабораторного анализа. В отличие от взятия проб с нарушенной структурой, монолиты позволяют изучить грунт в том самом состоянии, в котором он залегает в массиве.
Основная цель этого испытания – получение образцов, пригодных для точного определения целого ряда физических характеристик: плотности, влажности, пористости, а также для проведения некоторых механических тестов (например, на срез).
Конструкция и принцип работы режущего кольца
Устройство для отбора проб простое, но эффективное, что и обеспечивает его широкое применение в полевых условиях. Основной инструмент – это само кольцо, представляющее собой тонкостенный металлический цилиндр определенного стандартного объема (часто 200-500 см³). Ключевые элементы конструкции:
- Режущая кромка
- Нижняя часть кольца заточена под конус для минимизации трения и деформации грунта при внедрении.
- Защитный колпачок (крышка)
- Предохраняет образец от высыхания и механических повреждений после извлечения.
- Прижимной винт или насадка для динамического погружения
- Служит для передачи усилия при вдавливании или забивании кольца в грунт.

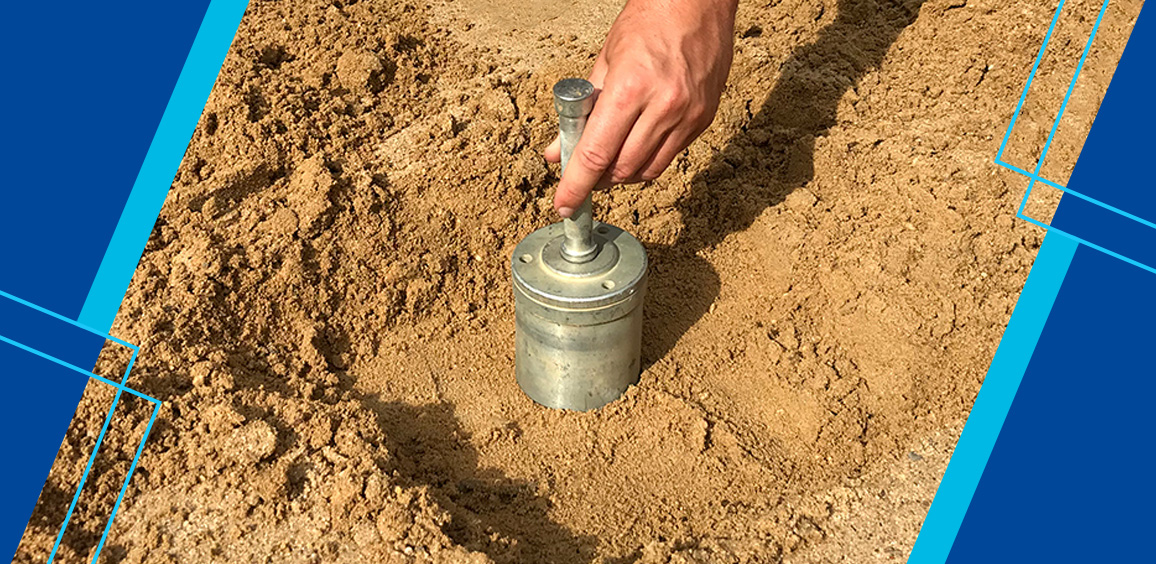

Принцип работы заключается в аккуратном, без перекосов, вдавливании или забивании кольца в подготовленную поверхность грунтового массива. После полного погружения кольцо аккуратно извлекается вместе с находящимся внутри монолитом, торцы образца выравниваются ножом, и кольцо герметично закрывается крышками для сохранения естественной влажности.
Области применения испытаний грунтов методом режущего кольца
Данный метод является неотъемлемой частью инженерно-геологических изысканий для различных отраслей строительства:
- Гражданское и промышленное строительство: оценка несущей способности оснований под фундаменты зданий и сооружений.
- Дорожное строительство: контроль плотности и влажности грунтов земляного полотна на всех этапах – от устройства подстилающего слоя до подготовки основания под дорожную одежду.
- Проектирование гидротехнических сооружений: изучение свойств грунтов дамб, плотин, каналов.
- Ландшафтное обустройство и вертикальная планировка: контроль качества уплотнения грунта на площадках и насыпях.
Поэтапное описание технологии отбора проб
Чтобы обеспечить репрезентативность образца, процедура проводится по строгому алгоритму, регламентированному ГОСТами.
Подготовительный этап
- Выбор точки отбора. Место испытания грунтов кольцом определяется программой исследований и должно быть типичным для изучаемого геологического элемента.
- Подготовка площадки. Верхний слой грунта (растительный, рыхлый) снимается лопатой до плотного ненарушенного основания.
- Подготовка инструмента. Кольцо очищается, взвешивается с точностью до 0,1 г для последующих расчетов, его внутренний объем точно известен из паспорта.
Процесс отбора монолита
- Установка кольца. Кольцо устанавливается строго вертикально на подготовленную ровную площадку.
- Погружение. С помощью прижимного устройства или аккуратных ударов киянки через проставку кольцо погружается в грунт до тех пор, пока его верхний край не окажется чуть ниже поверхности земли. Крайне важно не допускать перекосов, которые приведут к деформации образца.
- Извлечение. Грунт вокруг кольца аккуратно подкапывается, после чего кольцо с монолитом внутри извлекается. Излишки грунта с торцов аккуратно срезаются острым ножом вровень с краями кольца.
- Герметизация. Образец сразу же закрывается с обеих сторон крышками (часто с использованием парафина или скотча) для предотвращения потери влаги при транспортировке в лабораторию.
Лабораторные исследования отобранных образцов
В лаборатории «Дорстройэксперт» с монолитом, отобранным методом кольца, проводятся дальнейшие испытания для получения количественных показателей.
Определение основных физических характеристик
- Плотность грунта (ρ): Образец вместе с кольцом взвешивается. Зная массу пустого кольца и его внутренний объем, вычисляется плотность грунта в естественном сложении.
- Влажность (W): Часть грунта из кольца (или весь образец) высушивается в сушильном шкафу до постоянной массы. По разнице масс до и после высушивания определяется естественная влажность – критический параметр для оценки пучинистости и несущей способности.
- Пористость и коэффициент пористости: Рассчитываются на основе полученных значений плотности и влажности, а также данных о плотности частиц грунта (определяется отдельно).
Дополнительные возможности
При необходимости на таком монолите могут проводиться и механические испытания, например, испытания на одноосное сжатие (для связных грунтов) или на срез по заданной плоскости. Это позволяет получить более полную картину прочностных свойств основания.
Преимущества и ограничения метода
Как и любой метод, испытание грунтов режущим кольцом имеет свои сильные стороны и границы применимости.
Ключевые преимущества:
- Простота оборудования и процедуры, возможность проведения испытаний непосредственно на объекте.
- Относительно высокая скорость отбора проб.
- Сохранение естественного сложения и влажности грунта, что обеспечивает высокую достоверность результатов.
- Низкая стоимость одного испытания по сравнению с многими другими полевыми методами.
Основные ограничения:
- Метод применим в основном для связных и малосвязных грунтов (глины, суглинки, супеси, плотные пески). В рыхлых песках, гравийных и щебенистых грунтах получить монолит часто невозможно.
- Глубина отбора ограничена длиной кольца (обычно не более 15-20 см за один цикл). Для отбора проб с большей глубины требуется проходка шурфа или скважины.
- Требует высокой квалификации исполнителя для минимизации нарушающего фактора при погружении.
Для комплексной оценки строительных свойств грунтов на площадке метод режущего кольца в «Дорстройэксперт» всегда комбинируется с другими полевыми методами: статическим и динамическим зондированием, прессиометрией, испытаниями штампами. Только такой системный подход позволяет построить точную геотехническую модель площадки.
Доверяя исследования грунтов строительной лаборатории «Дорстройэксперт», вы получаете не просто протоколы испытаний, а надежную основу для принятия инженерных решений. Наши специалисты точно знают, когда и как применять метод испытания грунтов кольцом, чтобы извлечь максимум полезной информации для вашего проекта. Это позволяет оптимизировать конструкции, избежать перерасхода материалов и, самое главное, заложить прочный и безопасный фундамент для любого строительства. Обращайтесь к профессионалам, чтобы ваши объекты стояли на твердой почве, подтвержденной точными расчетами и фактами.
