Металлоконструкции – основа современной промышленности и строительства. От их надежности зависят безопасность зданий, долговечность мостов и стабильность работы сложных механизмов. Одним из ключевых методов контроля качества металла, который позволяет оценить его пластичность и выявить скрытые дефекты, является испытание на изгиб. Эта процедура дает четкий ответ на вопрос, насколько материал способен воспринимать реальные эксплуатационные нагрузки без разрушения.
Строительная лаборатория "Дорстройэксперт" проводит полный комплекс испытаний металлических конструкций и сварных соединений. Наши специалисты, используя современное поверенное оборудование и строгие нормативные стандарты, обеспечивают объективную оценку механических свойств материалов. Данные, полученные в ходе таких испытаний, становятся технически обоснованной гарантией соответствия продукции проектным требованиям и действующим ГОСТам.
Суть метода испытания металла на изгиб
Это механическое испытание, в ходе которого образец металла заданной формы и размеров подвергают изгибающему усилию до определенного угла, появления первой трещины или полного разрушения. Цель – не просто сломать образец, а исследовать поведение материала в зоне деформации, оценить его способность к пластическому изменению формы без потери целостности. Результаты теста критически важны для металлов, используемых в конструкциях, подверженных изгибающим нагрузкам: балках, арматуре, элементах каркасов, рельсах.
Какие характеристики выявляются при испытаниях на изгиб
В ходе процедуры наши эксперты определяют и фиксируют несколько ключевых параметров:
- Способность к изгибу до заданного угла. Образец должен выдержать деформацию без появления трещин, расслоений или излома.
- Характер разрушения. Визуальный анализ поверхности излома дает информацию о внутренней однородности металла, наличии неметаллических включений или раковин.
- Отсутствие дефектов в зоне растяжения. После испытания наружная (растянутая) поверхность изогнутого образца тщательно осматривается на предмет образования надрывов и трещин.
Нормативная база и стандарты проведения испытаний
Все исследования в лаборатории "Дорстройэксперт" выполняются в строгом соответствии с действующими государственными и межгосударственными стандартами. Это обеспечивает признание результатов на всей территории РФ и в странах Таможенного союза. Основными регламентирующими документами являются:
- ГОСТ 14019-2003 (ИСО 7438-85)
- Методы испытания на изгиб. Устанавливает общие принципы, типы испытаний (по способу приложения нагрузки и количеству опор), требования к образцам.
- ГОСТ 3728-78
- Методы испытания на изгиб и сплющивание. Часто применяется для труб и образцов с полым сечением.
- Отраслевые стандарты (СТО, СТП)
- А также спецификации конкретных производителей или технические условия (ТУ) на продукцию, которые могут устанавливать особые параметры испытаний.
Типы испытаний на изгиб, применяемые в нашей лаборатории
В зависимости от поставленной задачи и формы образца мы выбираем оптимальную схему проведения теста:
- Испытание на свободный изгиб. Образец изгибается как консоль или по дуге окружности до соприкосновения сторон или заданного угла.
- Испытание на изгиб вокруг оправки (по ГОСТу). Наиболее распространенный метод. Образец укладывается на две опоры и изгибается в середине пуансоном определенного радиуса до достижения требуемого угла.
- Испытание на изгиб со сплющиванием. Применяется для труб. При изгибе контролируется не только угол, но и изменение формы сечения.
- Испытание на изгиб до параллельности сторон или полного сжатия. Позволяет оценить предельную пластичность материала.
Основные этапы проведения испытаний металла на изгиб
Процедура в нашей лаборатории – это четкий алгоритм, обеспечивающий точность и воспроизводимость результатов на каждом этапе.
1. Подготовка и отбор образцов
Испытания проводятся на специально подготовленных образцах-планках, вырезанных из изделия или контрольной пластины. Их геометрия (длина, ширина, толщина), состояние кромок и маркировка строго регламентированы стандартами. Наши технологи следят за тем, чтобы механическая обработка (резка, шлифовка) не изменила свойства металла в зоне будущего изгиба.
2. Проведение испытания на универсальной испытательной машине

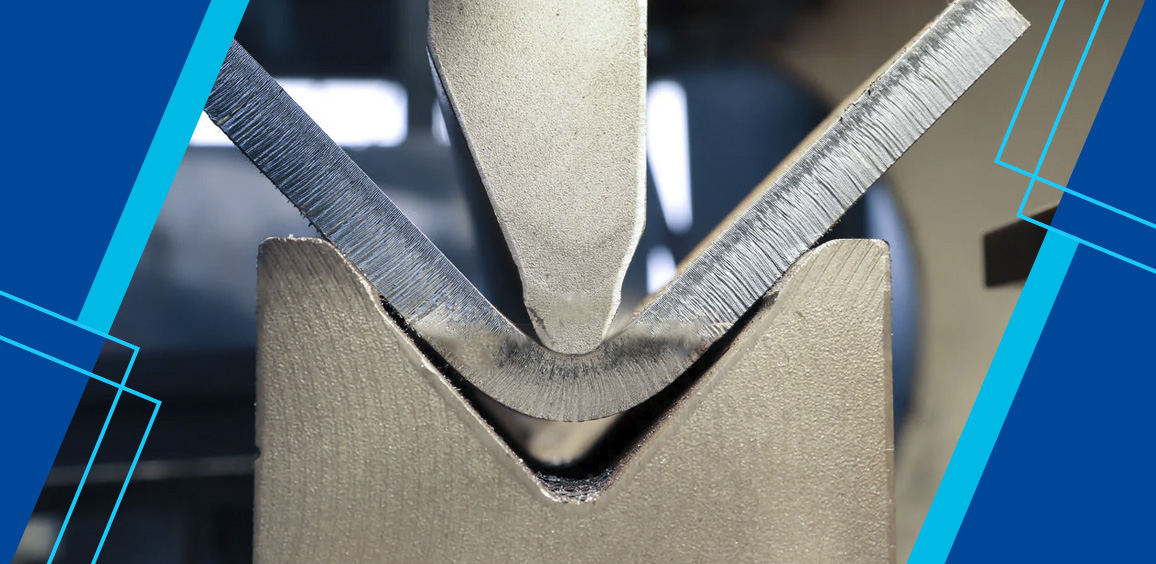

Образец устанавливается на две опоры испытательной машины. Сверху, в его средней части, прикладывается нагрузка через пуансон (направляющий нож) с заданным радиусом закругления. Машина плавно деформирует образец с контролируемой скоростью. Весь процесс фиксируется, что позволяет построить диаграмму "нагрузка-перемещение".
3. Оценка результатов и составление протокола
После достижения заданного угла или разрушения образец извлекается. Наши эксперты визуально и с помощью лупы оценивают:
- Целостность образца (прошел испытание или разрушился).
- Наличие и характер трещин на растянутой поверхности (их длина, расположение).
- Качество поверхности излома.
На основании этих данных формируется официальный Протокол испытаний – документ, имеющий юридическую силу и признаваемый надзорными органами, заказчиками и проектными организациями.
От чего зависит стоимость испытаний металла на изгиб
Цена услуги формируется индивидуально, так как определяется рядом технических и организационных факторов. Чтобы получить точный расчет, мы рекомендуем обратиться к специалисту лаборатории "Дорстройэксперт" с исходными данными. На итоговую стоимость могут влиять:
- Вид и сложность испытания. Стандартный изгиб вокруг оправки или комплексный тест с дополнительными измерениями.
- Тип и размеры образцов. Испытание листового металла, толстого проката, арматуры или сварного соединения требует разного подхода и оснастки.
- Объем партии. Количество идентичных образцов, подлежащих испытанию, влияет на общие трудозатраты.
- Срочность выполнения работ. Экспресс-анализ может потребовать выделения отдельной смены для оперативного проведения тестов.
- Необходимость выезда специалиста на объект для отбора проб в соответствии с правилами.
Профессиональное испытание металлов на изгиб – это не формальность, а инвестиция в безопасность и долговечность ваших объектов. Данные, полученные в аккредитованной лаборатории "Дорстройэксперт", позволяют принять обоснованные решения на стадии входного контроля материалов, проверки сварных швов или диагностики конструкций в процессе эксплуатации. Мы гарантируем техническую точность, оперативность и полное документальное сопровождение всех проведенных исследований. Для консультации и расчета стоимости конкретных работ свяжитесь с нашими инженерами.
