Качество фундамента — это не просто пункт в смете. Это безопасность здания на десятилетия вперёд. Но как убедиться, что свая выдержит не только вес конструкции, но и давление грунта, подвижки почвы или сезонное пучение? Стандартных проверок на вдавливающую нагрузку здесь недостаточно. Намного сложнее просчитать поведение опоры под действием горизонтальных сил.
Именно для этого проводятся горизонтальные испытания свай. В лаборатории «Дорстройэксперт» мы относимся к этому этапу как к «проверке боем». Мы искусственно создаем условия, максимально приближенные к реальной эксплуатации, и смотрим, как поведет себя конструкция. Ниже — подробный разбор того, как это происходит, какие данные вы получаете и почему без этого этапа нельзя опираться на проект.
Почему нельзя полагаться только на расчеты
Любой проект создается на основе усредненных данных геологии. Но грунт — это не сталь и не бетон. Он неоднороден. На строительной площадке плотность слоев, уровень влажности и наличие слабых прослоек могут отличаться от плана. Горизонтальные испытания свай позволяют выявить фактические характеристики грунтов и самого материала сваи. Мы не угадываем — мы измеряем.
Как мы проводим горизонтальные испытания свай
Процесс нельзя назвать «быстрым замером». Это цикл последовательных нагружений, который длится до тех пор, пока свая либо не достигнет расчетного сопротивления, либо не покажет предельную деформацию.
Подготовительный этап
До того как начать нагружение, сваю необходимо «растормозить». Обычно требуется выдержка после забивки или бетонирования. Это необходимо, чтобы грунт восстановил свою структуру, а свая набрала марочную прочность. Мы фиксируем начальное нулевое положение опоры с помощью высокоточных измерительных систем.
Схема нагружения

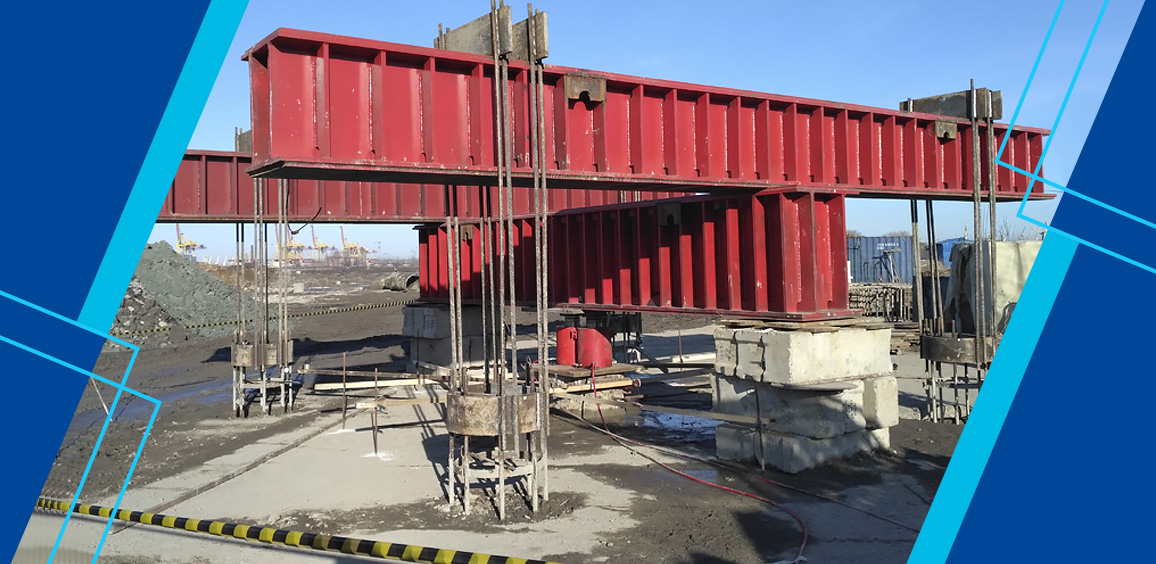

В отличие от вертикальных испытаний, здесь усилие прикладывается сбоку. Для этого используется гидравлический домкрат, упирающийся в упорную конструкцию. Сама нагрузка передается ступенями. На каждой ступени мы выдерживаем время до условной стабилизации деформаций.
Если свая «плывет» и перестает возвращаться в исходное положение после снятия нагрузки — это маркер, что несущая способность исчерпана.
Что мы измеряем
- Горизонтальное перемещение головы сваи
- Основной показатель. Фиксируется прогибомерами с точностью до сотых долей миллиметра.
- Изгибающие моменты
- Для этого в тело сваи заранее устанавливаются струнные датчики или тензометры.
- Упругий и остаточный прогиб
- Разница между деформацией под нагрузкой и после разгрузки.
Анализ полученных данных
После завершения полевого этапа мы строим графики «нагрузка-перемещение». По этому графику инженер лаборатории определяет коэффициент постели грунта. Это ключевая цифра, которую ждут проектировщики. Именно она закладывается в расчеты подпорных стен, ростверков и фундаментов под колонны каркасных зданий.
Ошибка в определении этого коэффициента ведет к тому, что через год-два эксплуатации в несущих конструкциях появляются трещины. Полы «играют», а оконные проемы перекашивает. Горизонтальные испытания свай — это страховка от подобных деформаций.
Типичные сложности и контроль
- Отсутствие реакции. Иногда свая под нагрузкой ведет себя как жесткий штамп и почти не движется. Это не повод останавливать тест — мы продолжаем нагружать, чтобы спровоцировать начало движения.
- Нестабильный упор. Если упорная конструкция слабая, домкрат толкает не сваю, а сам упор. Мы всегда рассчитываем массу и устойчивость упорной системы заранее.
- Температурное расширение. Прямые солнечные лучи на измерительные приборы могут искажать показания. Мы используем термокожухи и теневое укрытие.
Когда нужно заказывать испытания
Оптимальный момент — до начала монтажа ростверка или оголовков. Если проектное бюро заложило сложные геотехнические условия (сваи работают на выдергивание или горизонтальные нагрузки велики), мы рекомендуем обратиться в «Дорстройэксперт» на этапе пробной забивки. Это позволяет скорректировать длину и сечение свай до того, как на площадку завезут весь объем материала.
Объекты, где испытания критичны
- Мостовые переходы и эстакады — здесь горизонтальные усилия создает не только вес, но и ветер, торможение транспорта.
- Подпорные стенки и набережные — грунт давит на конструкцию сбоку постоянно.
- Высотное строительство на слабых грунтах — башни испытывают креновые нагрузки.
- ЛЭП и мачтовые сооружения — работа на изгиб из-за натяжения тросов.
Мы работаем по замкнутому циклу. Вы не гадаете, почему свая отклонилась на 3 сантиметра. Вы получаете протокол, где указано: при такой-то нагрузке перемещение достигло контрольной цифры, грунт работает упруго, разрушений нет. Если же разрушение зафиксировано, мы фиксируем критическую точку — это прямое указание проектировщику усилить группу свай или изменить шаг.
В «Дорстройэксперт» мы исключаем формальный подход. Испытания для нас — не галочка в общем журнале работ, а механика на грани фола. Мы грузим сваю до появления первых признаков потери устойчивости или до проектного значения, умноженного на коэффициент надежности. И только когда мы понимаем физику процесса, ставим точку в протоколе.
Не ждите, когда деформации станут видны невооруженным глазом. Проверка горизонтальной жесткости свайного поля — это работа на опережение. Обращайтесь в строительную лабораторию «Дорстройэксперт». Мы приедем на объект с поверенным оборудованием и проведем испытания в строгом соответствии с методиками. В результате вы получите не просто цифры, а уверенность в том, что фундамент простоит десятилетия.
