Строительство любого ответственного объекта, будь то мост, эстакада или высотное здание, начинается с незримого, но самого важного этапа — работы с фундаментом. Будущая безопасность всего сооружения на 50% зависит от того, как грунт и свая работают в паре. В лаборатории «Дорстройэксперт» мы ежедневно доказываем: лучше потратить день на полевые испытания, чем годы на устранение последствий просадки фундамента.
Метод статических вдавливающих нагрузок с применением балочного стенда — золотой стандарт проверки несущей способности. Однако вокруг этой процедуры до сих пор ходит много мифов. Заказчики часто думают, что это просто «поставить балку и нагрузить». На практике наши инженеры выстраивают сложную измерительную систему, которая учитывает даже суточные перепады температуры воздуха, влияющие на геодезические отсчеты.
Физика процесса и принципиальные отличия метода
Когда мы проводим испытания свай балочным стендом, мы создаем контролируемое усилие, имитирующее реальную нагрузку от здания. Главное отличие от динамических методов (ударных) здесь — время. Мы давим на сваю часами, а не бьем по ней долями секунды. Это позволяет увидеть, как грунт под пятой сваи работает в пластичной стадии: начинает ли он вытекать в стороны или держит форму.
В нашей лаборатории накоплена статистика: при испытаниях балочным стендом раскрываются дефекты, которые никогда не покажет низкобюджетный зондаж. Например, скрытые разрывы ствола сваи на глубине 4–6 метров. Прибор фиксирует скачок осадки, которого не должно быть при монолитном теле. Это экономит бюджет: дешевле усилить одну проблемную сваю сейчас, чем потом крепить всю плиту ростверка.
- Кривая нагружение-осадка
- График, который наши инженеры строят в реальном времени. Если кривая резко уходит вниз, не возвращаясь в исходное положение при снятии нагрузки, свая исчерпала ресурс. Для ответственных сооружений мы добиваемся именно такой картины, чтобы знать предел прочности.
Почему именно балочный стенд: технология от первого лица
Мы часто слышим от проектировщиков: «Зачем вы возите эти многотонные металлоконструкции, если есть более легкие установки с анкерными сваями?». Ответ прост: автономность и достоверность.
Балочный стенд — это замкнутая система. Он опирается на те же сваи, которые мы испытываем, либо на специальные распорные устройства. В отличие от метода с пригрузочными платформами (когда кладут мешки с песком или бетонные блоки), здесь мы полностью контролируем эксцентриситет приложения силы. Мы не гадаем, ровно ли лег груз. Гидравлический домкрат, упертый в балку, передает усилие строго по оси сваи.

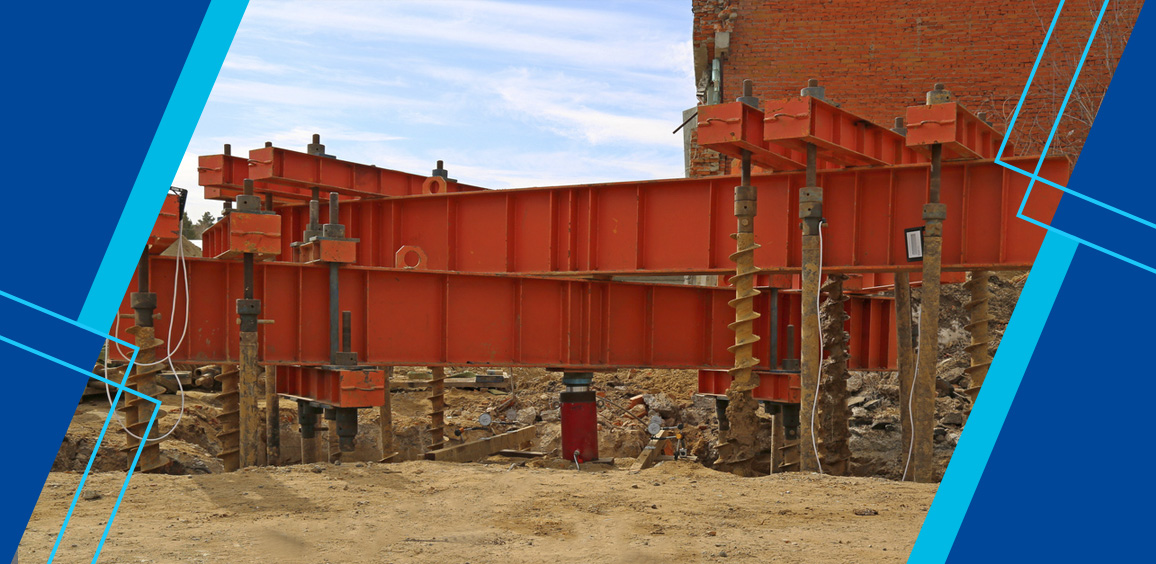

На объектах с высокими ростверками (например, опоры ЛЭП или эстакады) балочный стенд — вообще единственное адекватное решение. Мы не наращиваем грунт искусственно, не строим строительные леса под платформы. Достаточно двух соседних свай, чтобы обвязать их металлом и начать испытания свай балочным стендом на проектной отметке.
Случай из практики «Дорстройэксперт»: на объекте в стесненных условиях городской застройки заказчик планировал отказаться от испытаний из-за отсутствия места для разгрузки блоков. После нашего выезда специалист подтвердил, что для монтажа сборной металлической балки достаточно 15 квадратных метров. Объект был сдан в срок с подтвержденной несущей способностью основания.
Тонкости монтажа упорной конструкции
Балка — не просто «железяка», лежащая на опорах. Это расчетная конструкция. Еще до выезда на объект наши инженеры подбирают профиль (обычно это сварной двутавр) в зависимости от проектной нагрузки. Если требуется вдавить сваю усилием 100 тонн, стенд должен весить с запасом. Балка работает на изгиб, и мы исключаем даже микропрогибы, иначе часть энергии уйдет в деформацию балки, а не в грунт.
Сценарии, при которых испытания необходимы
Строительная лаборатория «Дорстройэксперт» рекомендует проведение полевых тестов в трех ключевых случаях. Не ждите формального требования от экспертизы.
- Сейсмические зоны и слабые грунты. В таких условиях паспортные данные завода ЖБИ не работают. Свая может физически сломаться при забивке еще до встречи с твердым слоем. Балочный стенд покажет, есть ли смысл добивать элемент или проще заменить его на буровую конструкцию.
- Корректировка проекта. Если проектировщик заложил слишком мощные сваи (перерасход бетона до 30%!), мы помогаем уменьшить сечение или длину. Экономия бюджета становится ощутимой без потери надежности.
- Аварийное или реконструируемое строительство. Когда старый фундамент получил дополнительные нагрузки (надстройка этажей, новое оборудование), мы тестируем существующие сваи. Вдавливание балочным стендом — щадящий метод, не разрушающий конструкцию, но дающий четкий ответ по остаточному ресурсу.
Анализ геологических расхождений
Бывает, что геологи дают усредненный разрез, а по факту в одном углу пятна застройки — плотная глина, а в другом — водонасыщенный песок плывунного типа. В такой ситуации наши испытания свай балочным стендом на каждом кусте свай выявляют зоны с аномально низкой несущей способностью. Мы не просто констатируем факт, а рассчитываем необходимую добивку или «химию» (инъектирование грунтов).
Пошаговый протокол: как мы работаем с балочным стендом
Мы исключаем «шаманство» в испытаниях. Каждый этап документируется и имеет физическое обоснование.
- Подготовка оголовка. Пока верхний торец сваи не выровнен алмазной чашкой, о точности говорить бессмысленно. Малейший перекос домкрата — и мы получаем сдвиг, а не вдавливание. Мы шлифуем площадку до идеальной горизонтали.
- Вывешивание системы. Между балкой и домкратом устанавливается калиброванное динамометрическое кольцо или датчик давления. Параллельно монтируются прогибомеры (не менее двух точек измерения).
- Ступенчатое нагружение. Мы никогда не даем полную нагрузку мгновенно. Шаг — 10-15% от максимума. Каждая ступень выдерживается до условной стабилизации (скорость осадки менее 0.1 мм за час). Это позволяет грунту включиться в работу.
- Реверсивный цикл. На максимуме мы иногда делаем «разгрузку-погрузку». Это показывает упругую и пластическую составляющие деформации. Чисто упругая деформация (возврат после разгрузки) — признак того, что свая не дожала грунт.
Цифровое сопровождение
Аналоговые индикаторы прошлый век. Мы используем электронные прогибомеры с передачей данных на планшет. Программа автоматически строит график и отсекает погрешности. Например, если рядом работает кран и вибрация создает наводки, мы видим это на осциллограмме и не принимаем ложные осадки за истинные.
Мифы и возражения, снятые экспертизой
На форумах можно прочесть, что испытания свай балочным стендом — долгий процесс, тормозящий стройку. Утверждают, что проще взять коэффициенты запаса побольше. Отвечаем: балочный стенд лаборатории «Дорстройэксперт» монтируется за 4 часа. Один цикл испытаний занимает 1-2 смены. При этом вы получаете гарантию, что 20-метровая свая не уйдет в отказ через полгода после сдачи объекта.
Также бытует мнение, что испытания балочным стендом неприменимы к буронабивным сваям. Применяем! Особенно актуально это для «открытых» пятин в скальных включениях. Мы не боимся неровного забоя — в отличие от штамповых испытаний, нагрузка от домкрата через жесткий оголовок распределяется равномерно.
Сложные грунтовые условия
Водонасыщенные пески и супеси — наша частая рабочая среда. В таких грунтах при испытаниях важно не допустить «засасывания» сваи. Мы строго регламентируем время приложения нагрузки, не давая поровой воде рассеяться преждевременно. Только так получаем объективную картину несущей способности.
Резюме для заказчика: почему без этого не обойтись
Если вы застройщик, помните: экономия на полевом контроле сегодня оборачивается исками от дольщиков или затратами на усиление фундаментов существующего здания. Ни один расчет в программном комплексе (даже самом современном) не заменит реального контакта металла, бетона и грунта. Натурные испытания — единственный способ сказать «да» проекту без оглядки на авось.
Инженеры «Дорстройэксперт» готовы выехать на объект любой сложности. Мы привозим собственный балочный стенд, аттестованные манометры и главное — компетенцию, накопленную за 10 лет работы на промплощадках страны. Проведите испытания на старте стройки и спите спокойно.
