Когда на строительной площадке идёт речь о фундаменте, особенно свайном, спрос за качество всегда максимально жёсткий. Ни один генподрядчик или технический заказчик не подпишет акт скрытых работ, если нет уверенности, что каждая свая стоит правильно и держит расчётную нагрузку. Обычный визуальный осмотр тут не поможет — основная часть конструкции скрыта под землёй. Именно поэтому по всему миру и в России применяют неразрушающие методы контроля. Самый востребованный, точный и быстрый способ проверить целостность ствола и определить его длину — это сейсмоакустические испытания свай. Этот метод основан на анализе ударной волны, и он даёт полную картину того, что происходит с бетоном на глубине.
Специалисты строительной лаборатории "Дорстройэксперт" ежедневно проводят такие исследования на объектах разной сложности. Мы видим, как часто проектные отметки не совпадают с реальностью, а в теле сваи встречаются дефекты, незаметные с поверхности. Если вы хотите получить объективные данные о своём фундаменте, доверяйте только инструментальному контролю. Обратитесь в "Дорстройэксперт" — мы выполним работы в строгом соответствии с методиками и предоставим официальное заключение.
Физика процесса: как проходят сейсмоакустические испытания свай

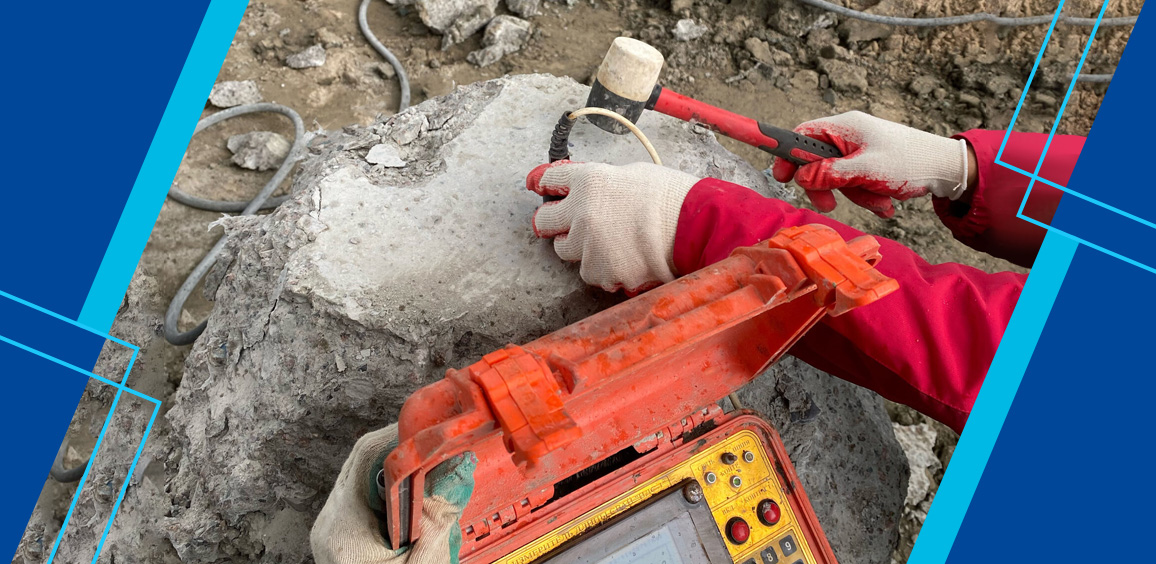

Многие путают этот метод с ультразвуком, но принцип работы здесь иной. Сейсмоакустика (или метод ударного импульса) использует низкочастотные волны, которые создаются механическим ударом. Молотком или специальным грузом наносят удар по оголовку сваи. Возникает волна, которая начинает двигаться вниз по стволу. Когда волна доходит до конца сваи или натыкается на серьёзную неоднородность (трещину, разрыв, каверну), она частично отражается и возвращается обратно к датчику.
Акселерометр (датчик), установленный на поверхности, ловит эти отражения. Специальный регистратор записывает сигнал, а программное обеспечение превращает его в график — сейсмограмму. Расшифровка этого графика и есть главная задача инженера. Время прихода отражённой волны напрямую указывает на глубину расположения дефекта или фактическую длину сваи.
Преимущества метода ударного импульса
Почему на крупных стройках выбирают именно этот способ? Сейсмоакустические испытания свай имеют ряд неоспоримых плюсов перед выбуриванием керна или другими разрушающими методами.
- Оперативность. Один оператор может проверить до 30-40 свай за смену. Это не бурение, которое занимает часы.
- Экономичность. Не требуется бурить бетон, вывозить шлам и тратить расходные материалы.
- Сплошной контроль. Волна проходит через всё тело сваи, а не только в месте бурения.
- Достоверность. График наглядно показывает даже незначительные изменения сечения или плотности материала.
Оборудование, которое использует "Дорстройэксперт"
В нашей лаборатории мы применяем современные цифровые измерители прочности и целостности. Это портативные приборы с высокой чувствительностью. Они позволяют фиксировать волны даже на очень глубоких сваяx (до 20-30 метров в зависимости от грунта). Важно понимать, что качество результата зависит не только от прибора, но и от правильной подготовки: место удара и место установки датчика должны быть зачищены до бетона, без битума, грязи или рыхлого слоя.
Главный секрет точности — опыт инженера. Ровно тот же график один специалист может назвать "раковина на глубине 2 метра", а другой — "локальное изменение сечения". Эксперты "Дорстройэксперт" имеют огромную практику, поэтому наши заключения ценят в экспертизе и судах.
Что именно определяют сейсмоакустические испытания свай
Заказчики часто думают, что главная цель — узнать, выдержит ли свая нагрузку. Но нагрузку считает проектировщик, а наша задача — дать ему фактуру. Мы отвечаем на три ключевых вопроса о каждой конструкции:
- Целостность ствола
- Мы определяем наличие и глубину залегания трещин, разрывов, каверн и неоднородностей. Сплошность бетона — это основа несущей способности.
- Фактическая длина
- Очень частая проблема на стройке — недобивка или "висящая" свая, которая не достигла проектного грунта. Метод чётко фиксирует низ сваи.
- Сечение и форма
- Прибор реагирует на резкие изменения площади поперечного сечения. Например, если в верхней части свая имеет уширение, а ниже пошло сужение из-за обвала грунта, это будет видно на графике.
Когда проведение испытаний обязательно
Существует ряд ситуаций, в которых сейсмоакустический контроль обязателен по логике строительного процесса. Не дожидайтесь предписания от стройнадзора, проводите испытания сразу после набора бетоном прочности:
- При приёмке свайного поля под ростверк. Без подтверждения качества монолитный ростверк заливать рискованно.
- Если при забивке или бурении были отклонения от проекта.
- Когда есть сомнения в качестве бетона из-за плохой проливки или зимнего бетонирования.
- При реконструкции зданий, когда нужно оценить состояние существующего фундамента.
Обработка результатов и отчётность в "Дорстройэксперт"
Мы не просто выдаём графики из прибора. Сейсмоакустические испытания свай подразумевают камеральную обработку. Инженер анализирует волновую картину, выделяет зоны отражения и сопоставляет их с журналом бетонирования и геологией. После анализа вы получаете на руки протокол. В нём указано: номер сваи, её фактическая длина, скоростные характеристики бетона, а главное — класс (годная, ограниченно годная, брак) с описанием выявленных аномалий. В сложных случаях мы можем порекомендовать бурение скважины для прямого замера, но обычно данных сейсмоакустики достаточно для принятия решения.
Строительная лаборатория "Дорстройэксперт" работает на результат. Мы не скрываем проблемы, а честно фиксируем их, чтобы вы могли укрепить слабые места или переделать бракованные элементы до того, как начнётся возведение стен. Помните, что свая, принятая без проверки — это кот в мешке. Цена контроля несопоставимо мала по сравнению со стоимостью аварии или трещин в готовом здании. Если вам нужны чёткие данные, а не формальная бумажка, обращайтесь к нам. Мы проведём сейсмоакустические испытания на профессиональном уровне и в удобные для вашего графика сроки.
