Любое строительство начинается с земли, а точнее — с того, что мы в неё закладываем. Фундамент — это основа основ, и если речь идет о свайном поле, то на первый план выходит геотехнический контроль. Мы в "Дорстройэксперт" ежедневно сталкиваемся с ситуациями, когда заказчик уверен в качестве выполненного этапа, но у нас, как у экспертов, остаются вопросы.
Самое сложное и ответственное, что скрыто от глаз после завершения буровых работ, — это фактическое состояние опоры. На первый взгляд, все сваи одинаковые, но только инструментальные методы исследования могут дать точный ответ о соответствии проекту. Особенно остро стоит вопрос с определением реальной глубины заложения. Несоответствие этого параметра может привести к неравномерной осадке здания, перекосам конструкций и, в конечном итоге, к аварийной ситуации. Поэтому мы уделяем особое внимание таким процедурам, как испытание длины свай, чтобы исключить риски еще на ранней стадии стройки.
Когда стандартного визуального осмотра недостаточно
Многие застройщики ошибочно полагают, что достаточно посмотреть на оголовки и все становится ясно. На практике, проблемы скрыты в теле бетона и в толще грунта. Свая может быть недоуплотнена, иметь сужения, каверны или, что критично, не достигать проектной отметки несущего слоя. В таких случаях только геофизические методы способны пролить свет на реальное положение дел.
Мы используем передовые подходы неразрушающего контроля. Это позволяет нам работать быстро и получать данные, не нарушая целостность конструкций. К таким методам относится контроль состояния методом ультразвука, а также анализ отраженных волн.
Метод ультразвукового контроля (МУК)
Этот способ применим для полых и бетонных опор, имеющих внутри специальные каналы. Мы опускаем в эти полости зонды, которые излучают и принимают сигнал. Скорость прохождения волны напрямую зависит от плотности и однородности материала. Если на пути встречается пустота, трещина или рыхлый участок, время прохождения сигнала меняется. Это позволяет точно определить границу раздела сред и косвенно судить о фактической глубине, до которой дошел качественный бетон.
Метод сейсмоакустики (или метод отраженных волн)

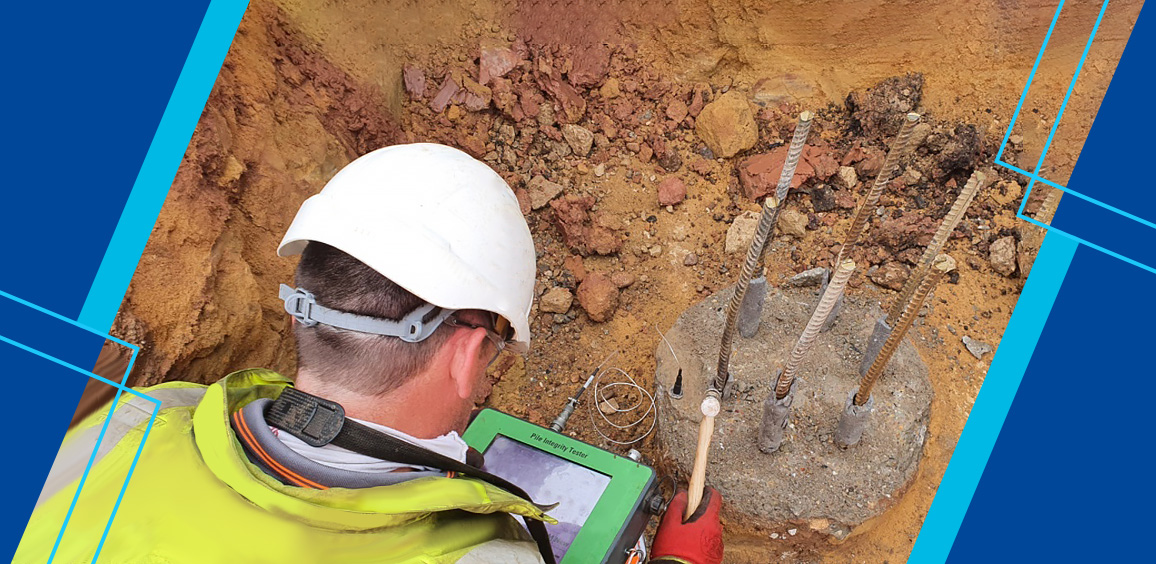

Наиболее востребованный способ в нашей лаборатории. Сейсмоакустическое испытание длины свай проводится следующим образом: на оголовок устанавливается датчик (акселерометр), а по торцу наносится удар специальным молотком. Ударная волна распространяется вниз по стволу и, встречая препятствие (дно, резкое изменение сечения, дефект), отражается обратно. Датчик фиксирует эти отражения, а программа, анализируя время прихода сигнала, вычисляет глубину залегания отражающей границы.
Важно понимать: данный метод дает нам картину именно динамического поведения. Если свая имеет сложную геометрию или расположена в вязких грунтах, интерпретация результатов требует высокой квалификации специалиста. Наши инженеры имеют допуски и многолетний опыт расшифровки сложных волновых картин, что гарантирует высокую достоверность результатов.
Зачем нужна проверка длины на каждом объекте
Строительный контроль часто воспринимается как формальность, но в случае с фундаментом это прямая экономия бюджета. Представьте ситуацию: строители сдали 100 свай, а проектная организация подписала акты. Мы приходим на объект и проводим выборочное испытание длины свай. Результат может показать, что часть опор недобрана по глубине из-за того, что бур просто не смог пройти плотный слой грунта и был извлечен раньше времени. Без нашего контроля этот факт остался бы незамеченным до момента появления первых трещин в стенах.
В арсенале "Дорстройэксперт" есть и другие методы верификации:
- Сейсмокаротаж в скважинах. Применяется, если нужна максимальная точность в сложных гидрогеологических условиях.
- Мониторинг твердения бетона. Косвенно помогает понять, набрала ли конструкция прочность к моменту испытаний.
- Визуальный и инструментальный осмотр доступных частей. Фиксация сколов, обнажения арматуры, отклонения осей.
Разбираем типичные заблуждения
Чтобы внести полную ясность, разберем несколько популярных мифов, с которыми мы сталкиваемся в переписке с заказчиками.
- Миф 1: "Длину можно проверить только щупом в процессе бурения"
- Реальность: Щуп дает информацию только в момент создания скважины. После бетонирования геометрия ствола может измениться из-за обрушения грунта или выдавливания бетона. Испытание длины свай акустическими методами показывает реальную картину уже готового изделия, со всеми дефектами, возникшими в процессе заливки.
- Миф 2: "Если свая торчит из земли, её длину можно померить рулеткой"
- Реальность: Рулетка измерит только надземную часть. Под землей свая может иметь уширение, сужение или быть разрушена. Кроме того, часть энергии удара гасится грунтом, и стандартный расчет по рулетке не даст информации о качестве тела сваи на глубине. Наши приборы фиксируют отраженный сигнал от подошвы даже на глубине 20-30 метров.
- Миф 3: "Это дорого и долго, проще взять исполнительную документацию"
- Реальность: Стоимость геофизических исследований несопоставима с расходами на ликвидацию последствий аварии. По времени одно испытание занимает несколько минут, а выезд нашей бригады на объект решает вопрос достоверности раз и навсегда.
Как проходит процедура на объекте
Процесс стандартизирован и состоит из нескольких этапов:
- Подготовка. Наши специалисты выезжают на площадку. Необходимо зачистить оголовок от наледи, грязи и слабого бетона для плотной установки датчика.
- Разметка и схема. Мы сверяем фактическое расположение свай с проектом, присваиваем каждой номер и заносим в протокол.
- Проведение измерений. Устанавливается датчик, наносится 3-5 ударов. Сигнал записывается в полевой компьютер.
- Камеральная обработка. В офисе инженер фильтрует помехи, выделяет полезный сигнал и определяет расстояние до отражающей границы. Это и есть искомая длина.
Обращаем ваше внимание, что испытание длины свай методом ударного импульса требует наличия у исполнителя сертифицированного оборудования и программного обеспечения. Лаборатория "Дорстройэксперт" оснащена современными измерительными комплексами, которые проходят ежегодную поверку. Это гарантирует, что данные, полученные на вашем объекте, будут приняты любой экспертизой.
Мы не просто ставим галочку в отчете. Мы даем объективную картину состояния фундамента. В нашей практике был случай, когда при строительстве мостового перехода наши исследования показали, что 30% буронабивных свай имеют длину на 2 метра меньше проектной. Заказчик остановил работы, провел дополнительное бурение и подтвердил наши выводы. Это позволило вовремя усилить проблемные участки и избежать обрушения пролетного строения в будущем.
Не ждите, пока конструкция даст трещину. Пригласите эксперта до начала возведения стен. Обратитесь в строительную лабораторию "Дорстройэксперт": мы проведем полный комплекс геотехнических исследований, включая точное определение длины и целостности свайного поля. Используя ударно-волновой метод и сейсмоакустику, мы предоставим вам исчерпывающее заключение о надежности основания. Работаем оперативно, выезжаем на объекты в любое время. Ваша уверенность в фундаменте — наша профессиональная задача.
